Химические реакторные системы из стрекла

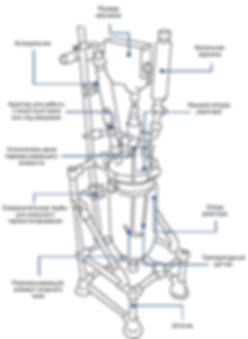

Пример комплектации реактора объемом от 100 мл до 50 л.

Реакторы из стекла

   Сосуд реактора. Основной элемент, представляющий собой герметичную емкость, предназначенную для ведения химических процессов. Изготавливается с одинарными, двойными (с «рубашкой») или тройными стенками из боросиликатного стекла. Форма сосуда – цилиндрическая высокая или короткая (с увеличенной шириной горла) или конусная.



   Крышка реактора. Изготавливают устройство из нержавеющей стали или боросиликатного стекла. Отверстия на крышке для подсоединения компонентов реактора могут иметь шлицевой, фланцевый, резьбовой или иной тип соединения. Как и сосуд, крышка тоже может иметь «рубашку».



   Устройства, установленные на крышке: капельная воронка, холодильник, температурный датчик, дозатор сыпучих материалов, вакуумметр и пр.

Донный спуск. Может изготавливаться обогреваемым (с двойными стенками). При необходимости в него может быть встроен температурный датчик. Имеет выпускной клапан, рабочий элемент которого изготавливают из тефлона. Форма концевика донного спуска исключает наличие «мертвого объема».



   Штатив. Служит для фиксирования сосуда реактора и внешних устройств. Гибкая конструкция штатива позволяет эксплуатировать химические реактивные системы в безопасном и удобном для персонала положение. Изготавливают устройство из нержавеющей стали.



   Перемешивающее устройство с уплотнителем вала мешалки. Изготавливается из нержавеющей стали (с покрытием из тефлона или без него) и стекла. Может комплектоваться скребками для работы с высоковязкими материалами. Возможные типы мешалки: лопастные, якорные, пропеллерные или иные (опционально). Тип уплотнителя зависит от рабочих параметров процесса (температуры, величины остаточного вакуума и пр.).



   Внешние устройства. Реакторы из стекла оснащаются следующими внешними компонентами:



  • термостатирующее устройство с характеристиками, определяемыми диапазоном рабочих температур и типом реакций (экзо- или эндотермические);

  • привод мешалки с различной мощностью, зависящей от объема и вязкости материала;

  • температурный датчик марки РТ 100;

  • перистальтический дозирующий насос;

  • рН-метр;

  • прочие устройства (по заказу).



Химические реакторные системы объемом 100 мл…50 л: типовая комплектация

Привод мешалки HWS minimag digital с магнитным уплотнителем вала

Новый привод мешалки со встроенным магнитым уплотнителем вала HWS minimag digital

Преимущества привода HWS:



  • наличие магнитного уплотнителя вала;

  • небольшие размеры, способствующие удобному размещению внешних устройств на крышке реактора;

  • наличие цифрового индикатора скорости вращения вала;

  • отсутствие необходимости крепления привода к штативу;

  • значительный крутящий момент на валу – до 50  Н·см;

  • широкий диапазон скорости вращения рабочего органа – 170...1290 об/мин;

  • наличие защиты от перегрузки;

  • использование в приводе материала PTFE (тефлона) защищает его элементы от воздействия химически активных сред;

  • посадочный шлиф – 29 или 45;

  • высокая рабочая температура – до 150 °C.

Уплотнитель вала магнитный HWS Z 530



HWS Z 530 – магнитный уплотнитель из высококачественного материала Zedex 530, соединяющего в себе механическую прочность металла и химическую стойкость стекла. Не требует смазки, обладает повышенной устойчивостью к истиранию. Небольшие размеры экономят пространство на крышке реактора, что особенно ценно в том случае, когда эксплуатируются химические реактивные системы небольших размеров.

Основные характеристики:

  • предельное число оборотов вала – 1500 об/мин;

  • максимальная рабочая температура – 200 °C;

  • посадочный шлиф – 45 или 29;

  • значения крутящего момента – 50, 100 и 200  Н·см.

Клапан донного спуска HWS MAV 100



Клапан HWS MAV 100 оснащен электронным контроллером, с помощью которого осуществляется управление. Может открываться и закрываться дистанционно. Реакторы из стекла с клапанами HWS MAV 100 имеют функцию дозированного выпуска материалов.

Основные параметры:

  • материал запорного стержня – PTFE (тефлон);

  • материал корпуса клапана – полипропилен;

  • диаметр запорного стержня – 10 мм;

  • класс защиты – IP 64;

  • габариты контроллера – 160×200×60 мм;

  • потребляемая мощность – до 25 Вт.

Термометр HWS Р 400



Современные химические реакторные системы оснащаются электронными контактными термометрами. HWS Р 400 – надежный и недорогой электронный термометр, имеющий влагозащищенный корпус. Его основные параметры:

  • интервал измерений – от -99,9°C до +850°C;

  • погрешность – ± 0,3 °C;

  • дискретность измерения – 0,1°C (до +299,9°C) и 1°C (до +850°C);

  • память способна сохранять 20 значений;

  • разъем – РТ 100 (стандартный Lemo 4 – contacts size 1);

  • интерфейс – RS 232;

  • габариты – 130×65×25 мм;

  • масса – 240 г.

Пример конструктивного решения

Установка электрода рН-метра в нижней рабочей зоне реактора (через «рубашку»)



Реакторы из стекла с электродами рН, установленными в нижней рабочей зоне реактора, имеют определенные эксплуатационные преимущества.

  • рН-метр не препятствует вращению рабочего органа мешалки.

  • Сохраняется свободный шлиф на крышке.

  • Имеется возможность применять стандартные электроды.
